四探針測試儀的操作步驟

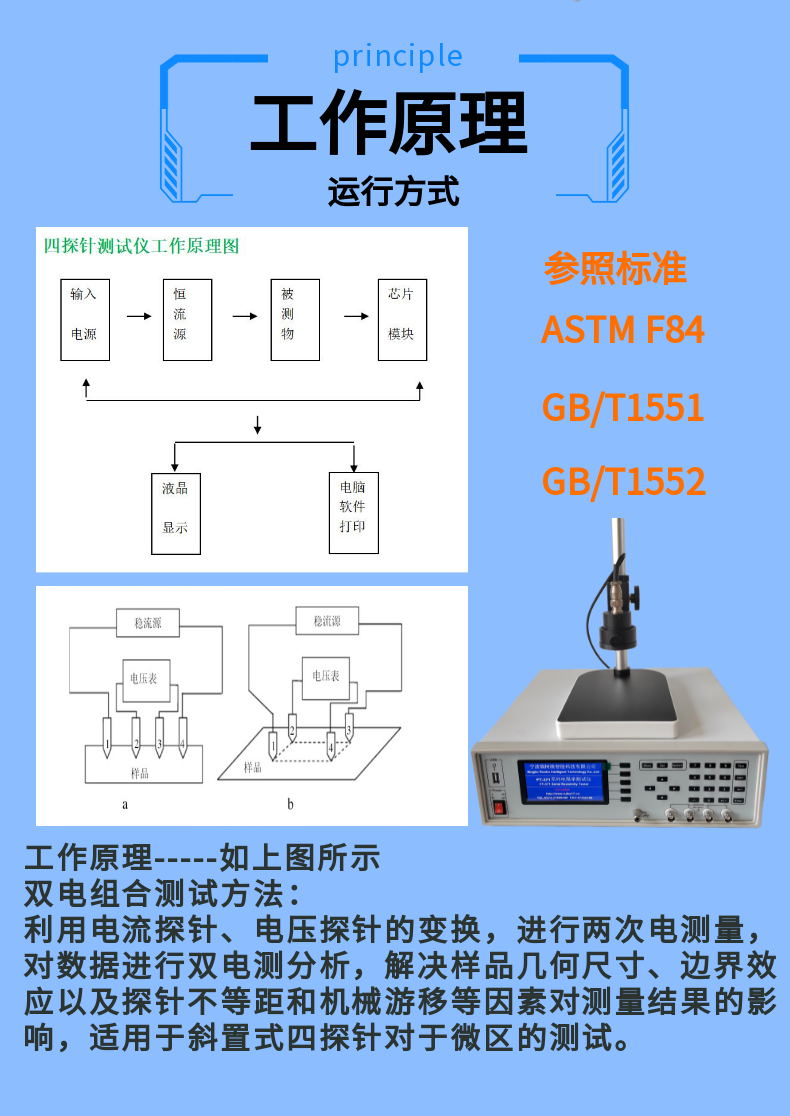

四點探針組合法是四探針測試儀在雙電組合測試的重要方法，在方阻及電阻率測試時，組合方法通過算法計算分析獲得數據，在晶圓測試中，方阻或電阻率是非常重要的參數指標.在儀器的設計時考慮到復雜的計算，把算法及可能的問題都預置到程序中，從而實現簡單的“一鍵操作”
四探針測試儀是運用四探針測量原理的多用途綜合測量設備，用來測試半導體材料電阻率及方塊電阻(薄層電阻)。儀器具有功能選擇直觀、測量取數快、精度高、測量范圍寬、穩定性好、結構緊湊、易操作等特點。
四探針測試儀的操作步驟：
1、先松開筆身尾部端側面的固定小螺絲，輕輕脫下尾部航空插口，保證探針頭部旋轉時同步旋轉，防止扭線斷線，短接；
2、輕輕擰開探針頭子，然后小心將銅片拉出，記住七片絕緣片與銅片之間的位置，（四片銅片每片間夾一片絕緣片，兩邊的銅片外側各兩片），將斷針從銅片卡口座里取下即可；
3、特別注意一定不能將銅片取下時的位置錯亂，銅片位置按照航空頭四芯1234接線綠紅黃黑的順序一字排列，并且銅片之間按照寬窄順序互相交叉排列，以免短接；
