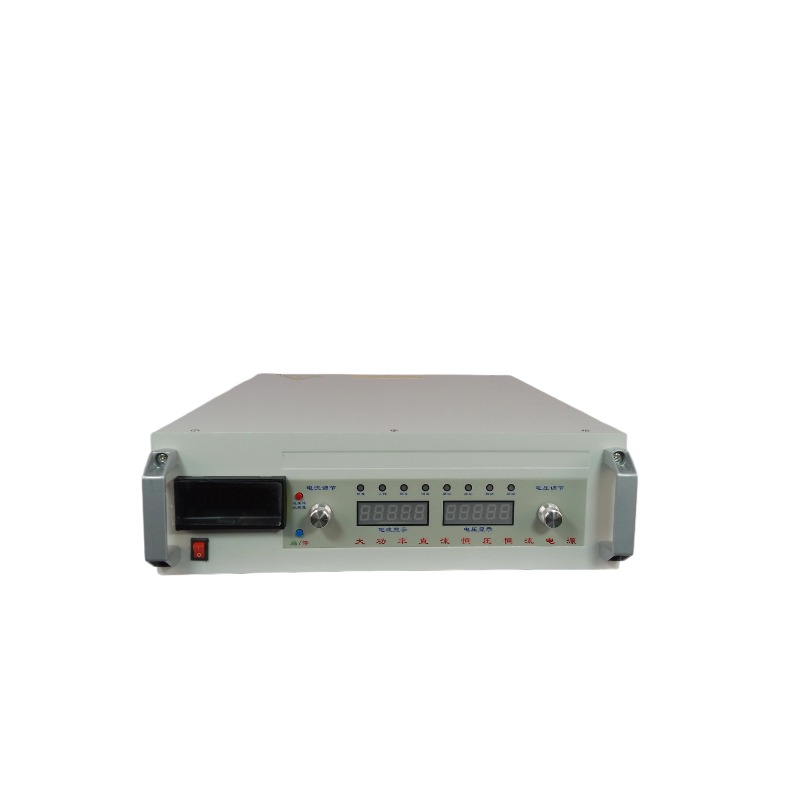

LX-9830系列電壓降測試儀
發布時間： 2024-04-29 15:24:41 點擊： 3597
LX-9830系列電壓降測試儀詳情介紹
Lx-9830 series voltage drop tester
概述：Overview
采用恒流源系統，本機型分為交流機型和直流機型兩款，參照標準對接插件及電線束類產品的測試要求，也適用于具有類似特性之產品壓降的檢測，數顯壓降表，數顯電流表，.選購： 0.2級標準分流器校準.
適用范圍：Scope of application
1.插頭插銷與連接插頭引出線等類似接線口的電壓降.從而判斷接線口優劣.

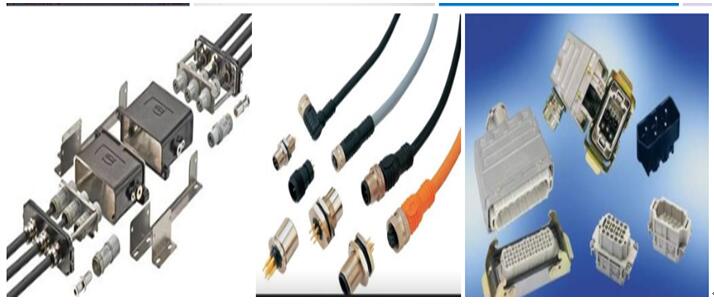

2.適用于測量開關觸點、繼電器、開關、線材線束、壓接線端子、連接器等相關產品
各型號及參數列表
|
測量項目/型號 measurement items |
LX-9830A |
LX-9830B |
|
恒流源（電流）選購其一 constant current source(current) choose one |
DC:0~60 A |
DC:0~100 A |
|
AC：0~60A |
AC：0~100A |
|
|
電流分辨率：0.1A |
||
|
電壓降范圍voltage drop range |
0~500.0mV |
0~999.9mV |
|
分辨率：0. 1mV |
||
|
顯示方式display |
四位半或三位半數顯表頭/ four bit or three bit digital display |
|
|
電壓voltage |
12V電壓為固定輸出，不可調節voltage for fixed output. not adjustable |
|
|
輸入電源input power |
AC220V+10%.50Hz |
|
|
可選購標準件 optional standard parts |
0.2級標準分流器75mv校準儀器；1）100A.75mv； 2）60A.75mv； 0.2 standard shunt 75mv calibration instrument |
|
|
操作界面operation interface |
中英文合一面板/ Chinese and English one panel |
|
|
誤差errors |
整機不確定性machine uncertain≤3% |
|
|
環境要求 Environmental requirements |
使用環境要求 Environmental requirements：工作溫度：10℃－30℃，濕度：≤65%RH |
|

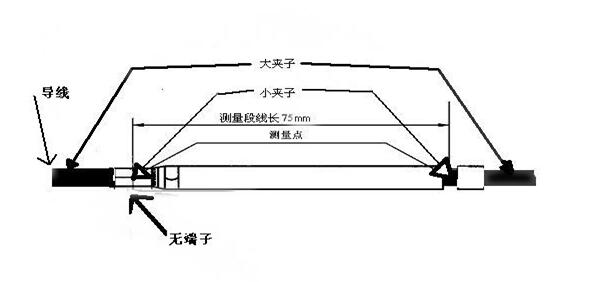

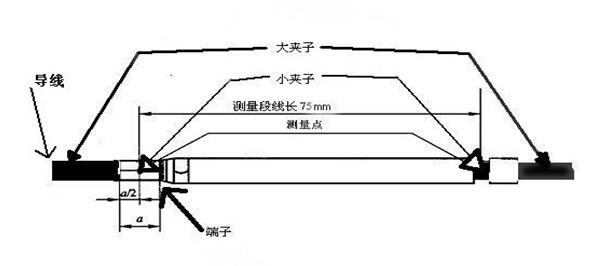

如上示兩圖中，圖1導線首端帶有端子，測量75mm長帶端子導線的兩端壓降，記錄數據備用；圖2中導線不帶端子，直接測量75mm長導線的兩端壓降，記錄數據；用圖1中測得的壓降減去圖2中測得的壓降即為被測端子的壓降。

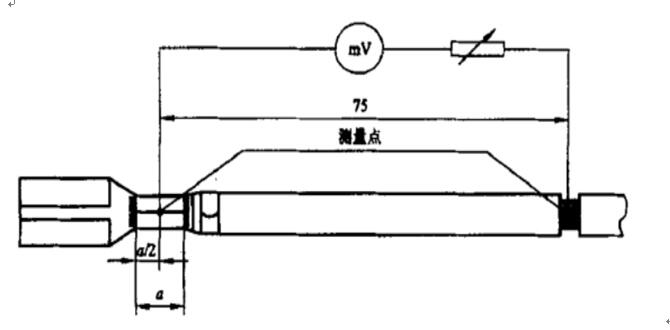

線束電壓降測試方法及步驟接線如圖2所示.
1. 接通電源，開機
2. 設置好測試條件.
3. 將被測樣品固定于測試連接線上.
4. .啟動測試
5. 獲得測試數據.
優點描述：
1. PC軟件運行
2. 薄膜按鍵操控
3. 量程大電流
4. 精度測量
5. 多功能并存-電阻、壓降、溫升.
6. 穩定性，重復性
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
